Монтаж системы

При использовании рамы TECEdrainboard монтаж слива производится необыкновенно легко. Сифон размещают на расположенной посередине рамы опоре и позже скручивают с находящейся над ним основой для плитки, которая в свою очередь приклеивается к стальной раме монтажным клеем, входящим в комплект поставки.

При монтаже системы TECEdrainboard c использованием рамы можно устанавливать только сифон с выходом вбок.

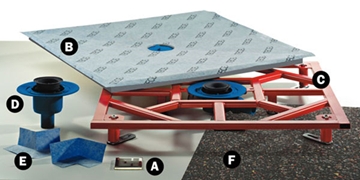

Комплект для монтажа сливного трапа:

■ Декоративные решетки – A (опционально)

■ Основа для плитки – B

■ Монтажная рама – C (опционально)

■ Сифон - D

■ Изоляционные элементы - Е (опционально)

■ Звукоизоляционный мат - F (опционально)


Крепление монтажной

рамы к плите перекрытия

(черновому полу).


Выравнивание монтажной

рамы по горизонтали.


Фиксация опорных ножек



Варианты монтажа TECEdrainboard

Система TECEdrainboard позволяет выполнять монтаж и без использования специальной рамы, тоесть прямо на стяжку или в выравнивающем слое. В этом случае полиуретановая основа приклеивается плиточным клеем прямо к полу. Дополнительно при монтаже рекомендуется уложить звукоизоляционный мат ТЕСЕdrainbase.


Монтаж основы для плитки с

использованием монтажной рамы


Монтаж основы для плитки на бетонную стяжку

(без использования монтажной рамы)

1. Плитка

2. Основа для плитки

3. Плиточный клей

4. Монтажная рама

5. Силиконовый клей

6. Изоляционная лента

7. Сифон

8. Клей

9. Бетонная стяжка

10. Полиэтиленовая пленка

11. Звукоизоляционный мат ТЕСЕdrainbase

12. Плита перекрытия (черновой пол)



TECEdrainboard

Вертикальный сифон

Горизонтальный сифон

Инструкция по укладке TECE drainbase
